BILDVERARBEITUNGSTECHNIKEN

Unsere Bildverarbeitungssysteme bestehen aus Hochleistungs-Industrie-PCs, welche mit speziellen Interface-Karten (Frame-Grabber) zum Anschluss an die ausgewählten Kameras bestückt sind. Mit einem solchen System wird ein pixelsynchrones, digitales Bild im Speicher des PCs erzeugt. Als Kameras kommen digitale Zeilen- oder Flächenhochleistungskameras zum Einsatz. Die Software des Bildverarbeitungssystems basiert auf Linux, welches für eine sehr hohe Stabilität bürgt und sich verstärkt im Bereich der Machine-Vision durchsetzt. Die Auswertung hier übernimmt ein problemspezifisches Programm.
Die hierzu notwendigen bildverarbeitungstechnischen Basisfunktionen werden dabei von der bekannten picCOLOR oder die HALCON Bildverarbeitungsbibliothek genutzt. Diese Bibliotheken stellen die Basisfunktionen für die Auswertung bereit.

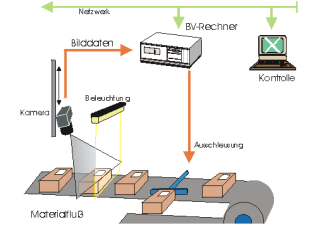

Eine spezielle Anwendung für eine Zeilenkamera-Applikation wurde von uns im neuen Wareneingang eines großen Bucherversandhandels mit Erfolg verwirklicht. Es handelt sich hierbei um Päckchen/Pakete, die von der Kamera mit einer Geschwindigkeit von 0.5m/s gelesen werden und mit Hilfe einer vollautomatischen Texterkennung- und Auswertung (OCR-Reading) erkannt werden, so dass die Adressaten ermittelt werden können.

Üblicherweise haben Kamerasysteme eine begrenzte Tiefenschärfe. Aufgrund dieser Begrenzung ist eine Höhenverstellung der Optik notwendig. Mit Hilfe eines Lasers wird hier die Höhe des Prüflings erfasst und die Kamera über eine Höhenverfahreinheit so eingestellt, dass das aufgeklebte Label im Fokusbereich liegt.
Im Durchlauf wird ein Bild mit ca. 6000x8000 quadratischen Pixeln mittels einer Hochgeschwindigkeits-Zeilenkamera aufgenommen und in den RAM-Speicher eines Frame-Grabbers streifenweise eingelesen. Diese Teilbilder (Stripes) gelangen per DMA (Direct Memory Access) in den Hauptspeicher des Bildverarbeitungsrechners, dem nun ein 8bit-Graustufenbild (entspricht 256 Helligkeitswerten) zur Auswertung bereit steht. Eine eventuelle Rotation des Bildes wird durch eine spezielle Software korrigiert. Hierbei wird die Winkellage anhand einer Vorauswertung erkannter Zeichen erfasst.

In unserer Applikation werden auf dem Label Absender und Adressat mit sehr hoher Erkennungssicherheit mit Hilfe einer Datenbank und dem Einsatz einer auf fuzzy-logic basierenden Technologie ermittelt.

Weitere klassische Applikationen von Zeilenkameras sind jene in denen Bahnware (Endlosmaterialien) auf Fehler untersucht werden. Hier stellen Zeilenkameras, im Zusammenhang mit einer speziell adaptierten Software, oft die einzigen, technisch und wirtschaftlich realisierbaren Lösungen dar.
Ein relativ neues Anwendungsgebiet für Zeilenkameras, ist die Farbverarbeitung (sichere Beurteilung von Farben) im Produktionsbereich. Hierzu stehen bestimmte Verfahren zur Verfügung, die im jeweils optimalen Farbraum (RGB, CMYK, ASI oder diverse CIE-Normen) kalibrierte Vergleichsmessungen durchführen können. Hiermit lassen sich auch geringste Farbnuancen feststellen. Auch hier bieten wir kostengünstige Lösungen an, die dem neuesten Stand der Technik entsprechen.
